Самое необходимое оборудование для отопления и водоснабжения: от трубы до котла

Создание эффективной и долговечной системы отопления и водоснабжения задача, требующая не только финансовых вложений, но и глубокого понимания физических процессов, свойств материалов и гидравлических законов. Ошибка на этапе выбора компонентов превращается в дорогостоящий ремонт, аварии и дискомфорт в самый разгар зимы.

 Рынок пестрит предложениями, и в этом многообразии легко потеряться, если не знать ключевых принципов подбора оборудования https://tavago.ru. Система начинается не с котла, а с грамотного расчета теплопотерь здания и анализа условий эксплуатации, и только затем следует переход к подбору конкретных узлов.

Универсального решения не существует то, что идеально работает в квартире с централизованным теплоснабжением, часто оказывается бесполезным или даже опасным в загородном доме с сезонным проживанием.

Трубы и фитинги! Гидравлический скелет системы

Выбор труб и соединительных элементов определяет гидравлическое сопротивление системы, скорость монтажа и срок службы до первой аварии. Современный рынок предлагает широкую гамму материалов, каждый из которых имеет строго определенную область применения, регламентированную государственными стандартами. Полимерные трубы практически полностью вытеснили сталь в частном строительстве благодаря коррозионной стойкости и простоте монтажа, однако и среди них существует четкая иерархия.

Классификация труб по материалу и назначению

Для систем отопления и горячего водоснабжения применяются трубы из термопластов, способные выдерживать высокие температуры и давления. Согласно классификации, установленной в ГОСТ Р 52134-2003, трубы из полиэтилена (РЕ), полипропилена (РР-Н, РР-В, PP-R), сшитого полиэтилена (РЕ-Х) и полибутена (РВ) имеют различные классы эксплуатации, определяющие их устойчивость к температурным нагрузкам.

• Трубы из PP-R (полипропиленовый рандомсополимер) получили наибольшее распространение благодаря оптимальному соотношению цены, термостойкости и надежности соединений при помощи диффузионной сварки.
• Трубы из сшитого полиэтилена (PEX) обладают "памятью формы" и высокой эластичностью, что позволяет использовать их в системах теплого пола и при монтаже скрытой проводки, где важна целостность без стыков. Тем не менее, для них требуются специальные пресс-фитинги, что удорожает и усложняет монтаж по сравнению с пайкой полипропилена.
• Металлопластиковые трубы занимают промежуточную позицию они более жесткие, чем PEX, держат форму, но соединения на обжимных фитингах требуют регулярной подтяжки, что делает их менее предпочтительными для закрытых систем.

Фитинги? Виды соединений и их надежность

Фитинги это соединительные детали, обеспечивающие повороты, разветвления и переходы на другой диаметр. Их стоимость в общей смете может достигать половины стоимости труб, особенно в системах с большим количеством поворотов. Выбор типа фитинга критически важен, так как он определяет слабое место системы. Сварные фитинги для PP-R труб создают монолитное неразъемное соединение, которое не требует обслуживания, но для его выполнения необходим паяльный инструмент и навыки.

Механические фитинги подразделяются на компрессионные (обжимные), прессовые и резьбовые. Компрессионные фитинги удобны для монтажа металлопластика и PEX, но со временем уплотнительные кольца могут терять эластичность, особенно при резких перепадах температур.

Пресс-фитинги считаются наиболее надежным типом неразъемного соединения для металлопластиковых и PEX труб, поскольку обжатие производится специальным инструментом, обеспечивая постоянное давление на гильзу, однако такое соединение уже не разобрать.

Разновидности фитингов и их функции

Помимо способа соединения, фитинги различаются по функциональному назначению. Уголки (или колена) необходимы для изменения направления трассы на 90 или 45 градусов. Тройники используются для организации ответвлений причем они могут быть равнопроходными или редукционными, если отвод делается на трубу меньшего диаметра. Крестовины, хоть и применяются реже, позволяют сделать разводку сразу на два направления.

Муфты служат для соединения двух прямых участков труб, а переходные муфты позволяют стыковать трубы разных диаметров. Заглушки устанавливаются на конечных точках контура, а ниппели и штуцеры обеспечивают переход с трубопровода на гибкую подводку или арматуру. Для сложных систем с несколькими потребителями используют коллекторы гребенки, позволяющие равномерно распределять теплоноситель по лучевым схемам.

Арматура для обвязки трубопроводов- контроль и безопасность

Обвязка трубопроводов это совокупность вспомогательного оборудования, без которого котел и радиаторы превращаются в бесполезные, а иногда и опасные конструкции. Запорная, регулирующая и предохранительная арматура обеспечивает управление потоками, защиту от превышения давления и возможность сервисного обслуживания системы без слива всего теплоносителя.

Ключевым элементом обвязки любого котла является группа безопасности, включающая манометр для визуального контроля давления, автоматический воздухоотводчик для удаления воздуха из системы и предохранительный клапан, сбрасывающий избыточное давление при аварийном перегреве.

Отсутствие этой группы или установка её после запорной арматуры делает эксплуатацию котла грубейшим нарушением правил безопасности, так как в случае остановки циркуляционного насоса или перегрева теплоносителя давление может вырасти до критических значений, разрушающих теплообменник.

Регулирующая арматура, в первую очередь балансировочные клапаны, позволяет гидравлически настраивать систему отопления. Разница в длине контуров и гидравлическом сопротивлении радиаторов приводит к тому, что теплоноситель "выбирает" путь наименьшего сопротивления, оставляя дальние радиаторы холодными. Балансировочные клапаны дросселируют поток на близких к котлу участках, обеспечивая равномерное распределение тепла по всем контурам.

Для систем с теплым полом обязательны термостатические смесительные клапаны, предотвращающие подачу слишком горячей воды в напольное покрытие.

Запорные краны (шаровые) устанавливаются на каждом отводе, перед каждым прибором и насосом это правило, позволяющее отключать отдельные участки для ремонта без полной остановки системы.

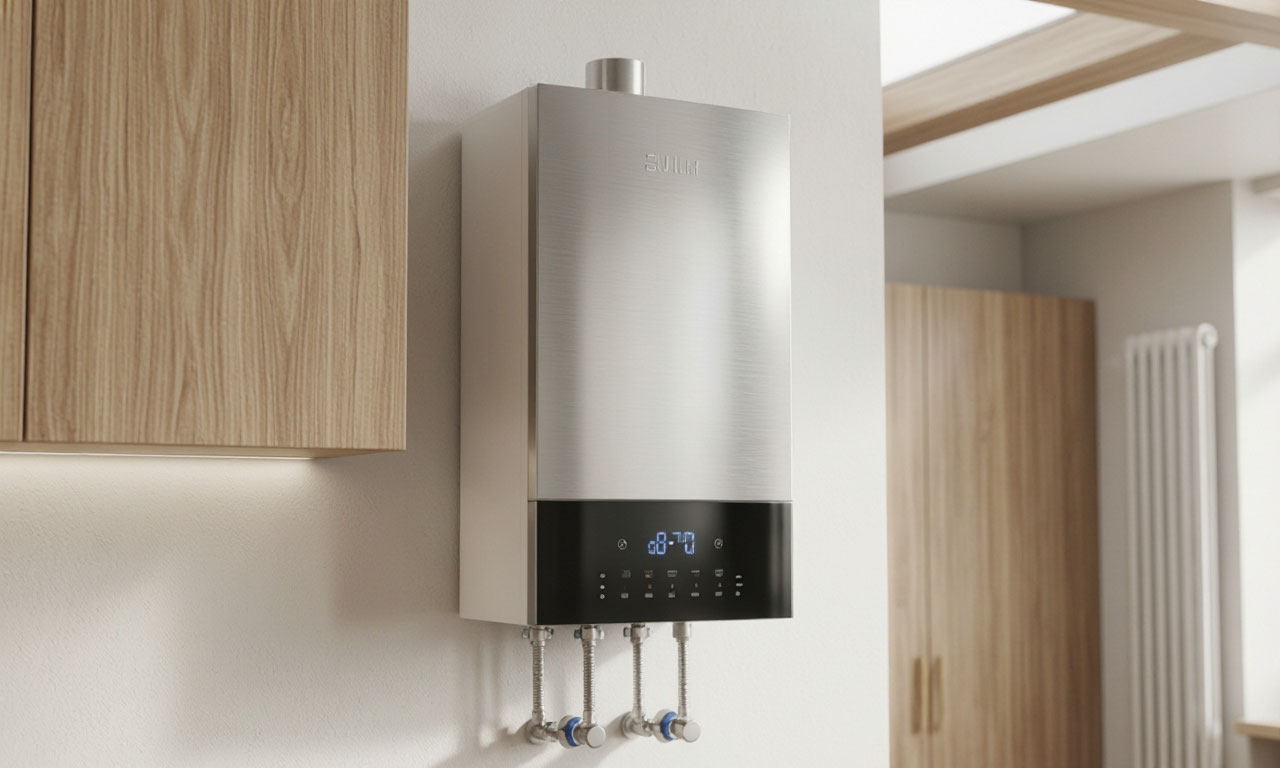

Котлы отопления, горелки, дымоходы! Сердце и дыхание системы

Котел это источник тепла, и его выбор диктуется доступным видом топлива и архитектурой здания. Газовые котлы являются наиболее экономичными при наличии магистрального газа, однако их установка требует сложных согласований и соблюдения норм безопасности. Электрические котлы проще в монтаже и абсолютно экологичны, но стоимость эксплуатации при использовании прямого нагрева в несколько раз выше газового отопления.

Твердотопливные и пеллетные котлы автономны и не зависят от газовых магистралей, но требуют регулярной загрузки топлива и чистки зольников.

Типы котлов и их конструктивные особенности

Котлы делятся на одноконтурные, работающие только на отопление, и двухконтурные, способные также нагревать воду для горячего водоснабжения в проточном режиме. Двухконтурные модели подходят для домов с небольшим водоразбором, так как при одновременном открытии двух кранов температура воды падает. Для комфортного ГВС с высокими пиковыми нагрузками предпочтительнее связка одноконтурного котла с бойлером косвенного нагрева.

• Конструкция теплообменника играет решающую роль в долговечности. Чугунные теплообменники устойчивы к коррозии и имеют срок службы до 25-50 лет, но боятся гидравлических ударов и резких перепадов температуры.
• Стальные теплообменники легче и дешевле, быстрее нагреваются, но требуют строгого контроля температуры обратной линии во избежание низкотемпературной коррозии, возникающей при конденсации агрессивных кислот из дымовых газов. Конденсационные котлы используют тепло скрытой конденсации водяного пара из продуктов сгорания, достигая КПД до 98%, что дает экономию до 20-30% по сравнению с традиционными атмосферными моделями.

Горелочные устройства и дымоходы

Для напольных универсальных котлов горелка приобретается отдельно, что позволяет адаптировать оборудование под конкретный вид топлива газ или дизель. При выборе горелки критически важна совместимость с топкой котла: длина пламенной головы, противодавление и диаметр фланца должны строго соответствовать паспортным данным, иначе неполное сгорание приведет к нагару и быстрому выходу из строя теплообменника.

Отвод продуктов сгорания обеспечивается дымоходом. Для закрытых камер сгорания используются коаксиальные дымоходы типа "труба в трубе", забирающие воздух с улицы и отводящие газы наружу. Для атмосферных котлов требуются дымоходы из нержавеющей стали или керамики, способные выдерживать высокую температуру и воздействие конденсата. Керамические дымоходы надежнее и долговечнее, но значительно тяжелее стальных и требуют отдельного фундамента.

Радиаторы и отопительные приборы! Передача тепла в помещение

Радиаторы являются конечным звеном системы, от которого зависит комфортная температура в комнатах. Эффективность радиатора определяется его теплоотдачей и инерционностью. Выбор материала зависит от параметров системы давления и химического состава теплоносителя. В многоквартирных домах с центральным отоплением рабочее давление может достигать 10-16 атмосфер, а гидроудары создают пиковые нагрузки до 20 атмосфер, поэтому требования к прочности здесь максимальны.

Сравнительный анализ радиаторов по материалам

Чугунные радиаторы, классика советского прошлого, обладают колоссальной инерцией: они долго прогреваются, но и долго остывают. Они не боятся коррозии и плохого теплоносителя, но тяжелы, неэстетичны и не позволяют быстро регулировать температуру. Их рабочее давление составляет 9-12 атмосфер, что может быть недостаточно для современных высотных зданий.

Алюминиевые радиаторы лидируют по скорости нагрева и теплоотдаче. Они легки и современны, но очень чувствительны к качеству теплоносителя. Щелочная среда и наличие агрессивных примесей в централизованных сетях разрушают алюминий изнутри, приводя к газообразованию и протечкам. Поэтому их применение оправдано только в автономных системах с контролируемым составом воды.

Биметаллические радиаторы представляют собой компромисс: стальной сердечник контактирует с теплоносителем, обеспечивая прочность и коррозионную стойкость, а алюминиевая оболочка отвечает за высокую теплоотдачу. Они выдерживают давление до 30-50 атмосфер, что делает их единственным разумным выбором для квартир с централизованным отоплением, особенно в старых домах с нестабильным давлением. Стальные панельные радиаторы, напротив, рассчитаны на низкое давление (до 8,7 атмосфер) и применяются в частных домах.

Их главный недостаток чувствительность к кислородной коррозии, поэтому система должна быть герметичной, а подпитка свежей водой минимальной.

Насосы- принудительная циркуляция как основа эффективности

В системах с естественной циркуляцией, основанной на разнице плотностей горячей и холодной воды, эффективность крайне низка, особенно в больших домах с протяженными контурами. Циркуляционный насос создает принудительное движение теплоносителя, позволяя использовать трубы меньшего диаметра и обеспечивая высокую скорость прогрева всех радиаторов.

Основным критерием выбора насоса является напор, который он способен создать, и производительность, соответствующая тепловой мощности системы. Современные циркуляционные насосы с мокрым ротором, где рабочее колесо вращается в среде теплоносителя, практически бесшумны и не требуют обслуживания.

Наиболее продвинутые модели оснащены частотным регулированием, автоматически подстраивающим производительность под текущие теплопотери здания, что дает значительную экономию электроэнергии. Установка насоса должна производиться на обратном трубопроводе перед котлом это продлевает срок службы уплотнений за счет более низкой температуры рабочей среды.

Важно предусмотреть байпасную линию на случай отключения электроэнергии, чтобы система могла работать в режиме естественной циркуляции, хотя это потребует установки труб большего диаметра.

Бойлеры? Комфортное горячее водоснабжение

Бойлеры косвенного нагрева это накопительные емкости, оснащенные змеевиком, по которому циркулирует теплоноситель из отопительного контура. Они позволяют получить стабильную температуру горячей воды независимо от скачков давления в системе ГВС. По сравнению с проточными нагревателями, бойлер гарантирует большой запас воды и отсутствие пиковых нагрузок на котел.

Внутренний бак бойлера покрывается стеклоэмалью для защиты от коррозии, однако эмаль боится резких перепадов температур и гидроударов. Более надежными считаются баки из нержавеющей стали, но они значительно дороже.

Мощность бойлера определяется площадью теплообменника: чем она больше, тем быстрее происходит нагрев. Для больших коттеджей выпускаются модели объемом от 100 до 1000 литров, причем некоторые предусматривают установку двух теплообменников для подключения к разным источникам тепла (например, газовому котлу и солнечному коллектору).

Важной функцией является наличие патрубка рециркуляции, который позволяет организовать систему горячего водоснабжения с постоянной циркуляцией. В этом случае горячая вода всегда доступна мгновенно, без слива остывшей воды из крана, что экономит ресурсы, но требует дополнительных затрат на насос и изоляцию.

Для поддержания температуры в бойлере устанавливается термостат, управляющий трехходовым клапаном или насосом котлового контура. Нагревательный ТЭН, входящий в комплект не всегда, служит в качестве резервного источника нагрева, когда котел отключен или не справляется с нагрузкой.

Критерии выбора бойлера для дома

Основным параметром при выборе бойлера является расчетный расход горячей воды в пиковые часы. Для семьи из 3-4 человек минимальный объем бойлера составляет 80-100 литров, однако при наличии гидромассажной ванны или крупногабаритной ванны этот показатель увеличивается до 150-200 литров. Также важно учитывать мощность источника тепла: если котел уже работает на пределе своих возможностей, установка бойлера косвенного нагрева приведет к недостаточному прогреву отопления.

В таких случаях рекомендуется использовать отдельный электрический бойлер или увеличивать мощность котлового оборудования.

Обслуживание и эксплуатация бойлеров

Регулярное обслуживание продлевает срок службы бойлера до 15-20 лет. Ежегодная проверка анодного стержня, если он предусмотрен конструкцией, предотвращает коррозию бака. Удаление накипи с теплообменника и нагревательных элементов необходимо проводить по мере загрязнения снижение скорости нагрева воды сигнализирует о необходимости чистки.

Группа безопасности, состоящая из предохранительного и обратного клапана, предотвращает разрушение бака при повышении давления в водопроводной сети, поэтому её наличие обязательнодля всех накопительных систем.
