В мире компьютерного железа, особенно когда речь идет о производительности и надежности систем, правильное питание процессора играет ключевую роль. Неважно, собираете ли вы игровой ПК, рабочую станцию или сервер — стабильность и эффективность питания процессора обеспечивают не только плавность работы, но и возможность разгона и долговечность компонентов. Зона VRM (Voltage Regulator Module или модуль регулировки напряжения) — это невидимый герой любой материнской платы, от которого зависит, сколько энергии и – главное – насколько качественно будет подано на процессор. В этой статье мы подробно разберем, что такое VRM, зачем он нужен, как он устроен и почему именно зона VRM — это одна из самых важных частей материнской платы.

Что такое зона VRM и почему она так важна

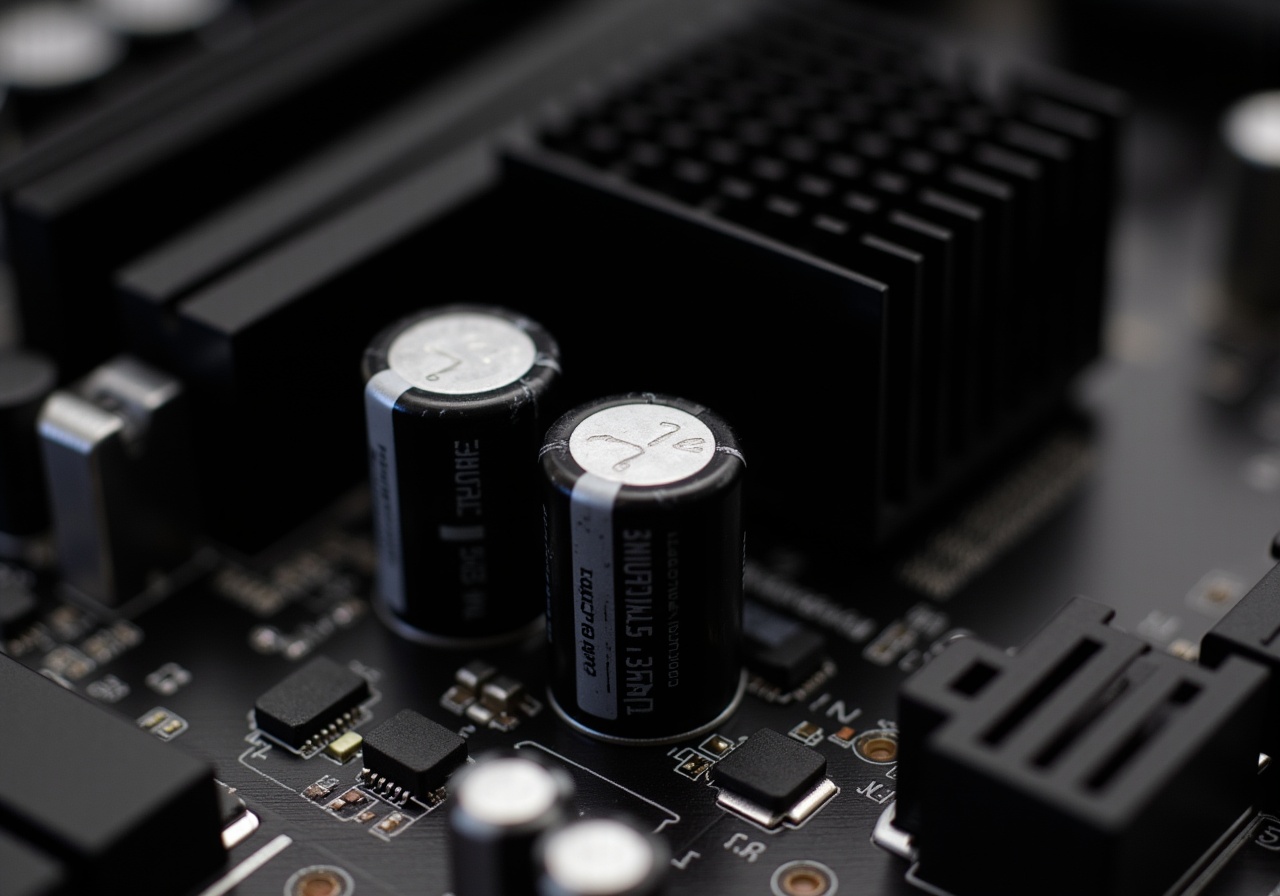

Зона VRM — это участок на материнской плате, отвечающий за преобразование и стабилизацию напряжения, подаваемого от блока питания к процессору. Современные процессоры требуют очень точного и стабильного напряжения для корректной работы, которое не получается подавать напрямую с блока питания. Блок питания выдает 12 В, а нужное процессору напряжение — порядка 1 В, и тут как раз вступает в игру VRM.

VRM регулирует, снижает и очищает напряжение, обеспечивая процессор ровным и стабильным током, что позволяет избежать сбоев, перегрева и преждевременного износа. Качественный VRM — залог не только стабильной работы в штатных условиях, но и возможности разгона CPU, когда нагрузка и требования к питанию возрастают. Без надежного VRM высокопроизводительный процессор попросту не сможет раскрыть свой потенциал.

Примером важности VRM служит ситуация с топовыми игровыми платформами на базе Intel Core i9 или AMD Ryzen 9. Если у материнской платы слабый VRM, при тяжелых нагрузках начинаются просадки питания, повышается температура и наблюдается нестабильность, вплоть до аварийного выключения системы. Таким образом, зона VRM — это не просто компонент, а ключевой фактор функциональной надежности и производительности ПК.

Компоненты VRM: что входит в модуль регулировки напряжения

Чтобы понять, как работает VRM, нужно разобраться, из каких элементов он состоит. В основе любого VRM лежит несколько ключевых компонентов: дроссели, MOSFET-транзисторы, конденсаторы и драйвера управления. Каждый из них играет свою роль в обеспечении качественного питания процессора.

Дроссели выступают в роли фильтров, помогая сгладить пульсации тока, а MOSFET-транзисторы — переключатели, которые быстро изменяют величину напряжения. Конденсаторы аккумулируют энергию и временно сглаживают колебания, а драйверы управляют работой транзисторов, обеспечивая их синхронную работу для максимальной эффективности.

Например, если у материнской платы используется высококачественный «тандем» из ферритовых дросселей и MOSFET с низким сопротивлением, это позитивно влияет на КПД VRM и уменьшает тепловыделение. Также наличие твердотельных конденсаторов и применяемые драйверы позволяют повысить надежность питания. В сумме эти компоненты формируют цепь питания, способную справляться с нагрузками современных CPU.

Типы VRM и их архитектура

Существует несколько архитектур VRM, ориентированных на разные требования по производительности и энергопотреблению. Наиболее распространены 4- и 8-фазные схемы, однако для процессоров с высоким энергопотреблением можно встретить VRM с 12 и более фазами. «Фаза питания» — это условное обозначение одного полного набора компонентов (дроссель, транзисторы, конденсаторы), отвечающего за подачу энергии.

Чем больше фаз, тем более равномерно распределяется нагрузка и тепловыделение, а также повышается стабильность подачи напряжения. Например, у бюджетных плат часто встречается 4-фазная VRM, которая подает питание достаточно ровно для среднебюджетных CPU, но для топовых процессоров нужно минимум 8 фаз.

Отдельно стоит упомянуть архитектуру «doubling» (удвоение фаз), применяемую в некоторых системах для экономии места и стоимости. Но, несмотря на меньшую физическую сложность, такой VRM уступает по стабильности «честным» многоканальным схемам. В результате обладатели топовых платформ обычно выбирают платы с полноценным многофазным VRM.

Влияние VRM на разгон процессора

Одна из главных причин детального изучения зоны VRM — это возможности разгона. Разгон — это повышение частоты процессора выше заводских значений для увеличения производительности. Но увеличение частоты неизбежно ведет к возрастанию энергопотребления и выделению тепла.

Если VRM не справляется с обеспечением стабильного и чистого питания, разгон невозможен или нестабилен. Типичные симптомы слабого VRM — обвалы частоты CPU, сбои и даже автоматическое отключение для защиты железа. Сильный VRM позволяет поднимать напряжение и частоту безопаснее, обеспечивая стабильную работу в условиях повышенной нагрузки.

Например, эксперименты с разгонами процессоров Intel Core i7-10700K показали, что материнские платы с мощным VRM (например, на базе чипсетов Z490 с 12 и более фазами питания и качественными элементами) обеспечивают более высокий и стабильный разгон на 10-15% по сравнению с платами с бюджетными VRM. Это заметно для геймеров и профессионалов, так как такое улучшение напрямую влияет на FPS и скорость обработки данных.

Тепловыделение и охлаждение зоны VRM

Поскольку VRM преобразует и регулирует напряжение с большим током, эти процессы сопровождаются выделением тепла. Чем более мощный процессор и интенсивнее нагрузка, тем выше тепловыделение в зоне VRM. Без грамотного охлаждения это может привести к перегреву компонентов, снижению эффективности и даже выходу из строя.

Производители материнских плат применяют различные решения для охлаждения VRM: радиаторы, тепловые трубки, в некоторых случаях даже небольшие вентиляторы или жидкостные контуры. Радиаторы VRM из алюминия или меди помогают увеличить площадь теплоотдачи, а вентиляторы обеспечивают активное охлаждение.

Важно помнить, что слабое охлаждение VRM приводит к "throttling" — снижению производительности процессора для предотвращения перегрева, а это губительно особенно для геймеров и тех, кто использует вычислительные задачи в режиме 24/7. Практический совет: при сборке ПК внимательно выбирайте материнскую плату с хорошим охлаждением VRM, особенно если планируется разгон.

Сигналы здоровья VRM: как мониторить и анализировать работу

Современные материнские платы оснащены встроенными сенсорами, которые позволяют отслеживать температуру и нагрузку на зону VRM в реальном времени через BIOS или специализированный софт (типа HWInfo, AIDA64). Это необходимо для оценки состояния VRM и предотвращения проблем.

Мониторинг особенно важен при разгоне, чтобы не пропустить перегрев или нестабильности в питании. При первых признаках аномалий — скачках напряжения или перегреве — важно принимать меры: усилить охлаждение, снизить частоты или настроить напряжения.

Для инженеров и энтузиастов также доступны тесты стабильности (Prime95, OCCT) с одновременным мониторингом VRM, что помогает выявить слабые места в цепи питания и предотвратить проблемы еще до их появления. В промышленных и серверных системах внедряются дополнительные средства защиты и диагностики, что повышает общую надежность платформы с VRM.

Влияние качества элементов VRM на срок службы и надежность системы

Элементы VRM различаются по качеству, что напрямую влияет на долговечность и стабильность работы всей системы. Использование компонентов с низким классом (например, конденсаторов с жидким электролитом, дешевых MOSFET) приводит к быстрее деградации, снижению КПД и возможности появления ошибок питания.

В то же время производители материнских плат высокого класса включают в VRM твердотельные конденсаторы, фазовые MOSFET с низким Rds(on) и ферритовые дроссели с высокой энергоемкостью, что гарантирует стабильную работу на протяжении нескольких лет с минимальными рисками сбоев.

Статистика показывает, что системы с качественным VRM имеют значительно меньший процент отказов по питанию и служат гораздо дольше, чем бюджетные аналоги. Особенно это критично для профессиональных систем, серверов и рабочих станций, где стабильность и надежность — превыше всего.

Советы по выбору материнской платы с хорошей зоной VRM

Выбор материнской платы должен начинаться с оценки ее зоны VRM, особенно если планируется сборка производительного ПК или разгон. Обратите внимание на такие параметры:

• Количество фаз VRM — для топовых процессоров желательно 8 и более;
• Наличие охлаждающих радиаторов и активного охлаждения;
• Тип и качество используемых MOSFET и дросселей;
• Поддерживаемый ток и напряжение VRM;
• Отзывы и обзоры с тестами нагрузки и температуры VRM.

Нередко встречаются ситуации, когда плата внешне выглядит круто и стоит недешево, но в зоне VRM сэкономлено, что приведет к проблемам в работе под нагрузкой. Особенно это касается среднебюджетных плат — здесь качество питания часто ограничено.

Пример из практики: при сборке игрового ПК с Intel Core i7-12700K большинство экспертов советуют выбирать плату минимум с 10-фазным VRM и хорошим радиатором, что гарантирует надежность и возможность энергоэффективного разгона.

Перспективы развития VRM и новые технологии

Зона VRM постоянно развивается вместе с процессорными технологиями. Современные CPU требуют все более точного и гибкого питания, что приводит к появлению цифровых и гибридных VRM модулей, заменяющих традиционные аналоговые схемы. Цифровой VRM позволяет более точно управлять подачей напряжения и лучше адаптироваться к меняющимся нагрузкам, что особенно важно для энергосбережения и стабильности.

Также внедряются компоненты с улучшенными параметрами проводимости и меньшим энергопотерями, а производители материнских плат начали использовать интеллектуальное охлаждение, контролируемое программно в зависимости от температуры и нагрузки.

В перспективе ожидается использование VRM на основе GaN (нитрид галлия) вместо кремниевых MOSFET — эти транзисторы меньше греются, более энергоэффективны и способны работать на более высоких частотах переключения, что значительно повысит качество питания и позволит создавать более компактные и эффективные схемы VRM.

В итоге, зона VRM — это «цербер» вашего процессора, надежно защищающий его от нестабильного питания и дающий возможность выжать максимум производительности из железа. Игнорировать ее значение при сборке ПК точно не стоит.

Если остались вопросы, можете задать их ниже:

Что делать, если VRM сильно греется?

Проверьте систему охлаждения, добавьте радиаторы или активное охлаждение, снизьте разгон или напряжение CPU.

Можно ли улучшить VRM самостоятельно?

Практически невозможно, это задача производителей материнских плат, однако улучшить охлаждение VRM реально.

Как проверить качество VRM на материнской плате?

Изучите спецификации, почитайте обзоры и тесты температур и стабильности под нагрузкой.

Влияет ли VRM на энергопотребление ПК?

Да, качественный VRM повышает КПД питания, снижая потери энергии и тепловыделение.
