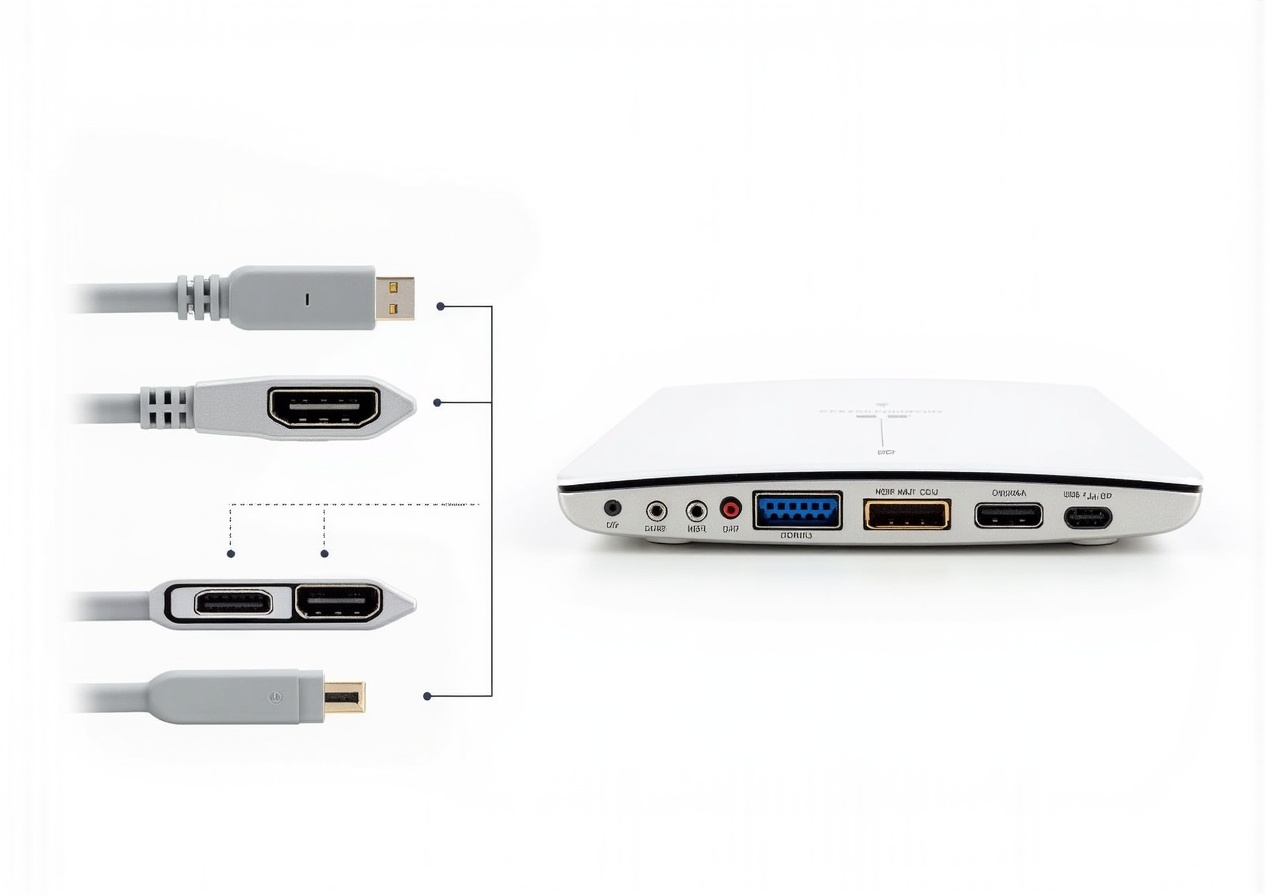

Задняя панель системного блока – это именно то место, куда пользователь подключает все периферийные устройства к своему ПК. Для многих, особенно начинающих, разобраться, что означает каждый разъем, может быть задача не из простых. Однако понимание назначения и особенностей каждого интерфейса крайне важно не только для правильной работы компьютера, но и для оптимизации его производительности и удобства использования.

В настоящее время компьютерные корпуса и материнские платы оснащены множеством различных разъемов: от устаревших PS/2 и последовательных портов до современных USB-C и DisplayPort. Такое разнообразие создаётся для обеспечения совместимости с множеством устройств и технологии, а также для предоставления пользователю максимальных возможностей по подключению периферии.

Статистика современного рынка показывает, что до 2024 года USB-интерфейсы остаются самыми популярными подключениям периферии — около 95% устройств используют те или иные варианты USB, будь то USB 2.0, USB 3.0 или USB4. При этом видео-интерфейсы постепенно смещаются в сторону цифровых стандартов DisplayPort и HDMI, уходя от классического VGA, несмотря на то, что последний до сих пор встречается на бюджетных и специализированных системах.

Разъемы питания и подключения монитора

Начнем с тех разъемов, которые отвечают за подключение к внешним дисплеям и обеспечивают питание некоторых устройств. Среди видеоинтерфейсов на задней панели чаще всего можно встретить VGA, DVI, HDMI и DisplayPort.

VGA (Video Graphics Array) - это классический аналоговый видеовыход с 15 контактами. Несмотря на то, что данный стандарт был создан в конце 1980-х годов, он по-прежнему используется в некоторых проектах и бюджетных решениях. Основным недостатком VGA является ограничение по разрешению и качество изображения из-за аналоговой передачи сигналов. Максимальное разрешение, которое поддерживается через VGA, обычно не превышает 1920x1200, что на сегодня считается минимальным для комфортной работы.

DVI (Digital Visual Interface) появился как цифровая альтернатива VGA и поддерживает передачу цифрового видеосигнала, что обеспечивает более четкое и стабильное изображение. Существует несколько типов разъемов DVI – DVI-I (совмещающий цифровой и аналоговый сигнал), DVI-D (только цифровой) и DVI-A (только аналоговый). Чаще всего на задней панели ПК можно встретить DVI-I, который обеспечивает наибольшую совместимость с различными мониторами.

HDMI (High-Definition Multimedia Interface) стал по-настоящему революционным интерфейсом, объединив передачу видео и аудио в одном кабеле. На задней панели ПК HDMI-порт позволяет подключать современные мониторы, телевизоры и проекторы, обеспечивая высокое разрешение и поддержку различных форматов звука. Важно отметить, что HDMI за последние годы прошел несколько ревизий – от HDMI 1.4, позволяющего 4K при 30 Гц, до HDMI 2.1, который поддерживает 4K при 120 Гц и даже 8К видео.

DisplayPort — это цифровой интерфейс, конкурирующий с HDMI и активно используемый в компьютерной индустрии, особенно в решениях для игровых мониторов и профессиональной графики. Он способен передавать видеосигнал на высоких частотах обновления и высокой цветовой глубине, а также поддерживает мультидисплейные конфигурации с помощью технологии MST (Multi-Stream Transport). Чаще всего встречается DisplayPort версии 1.2, 1.4 или новее.

Порты USB: Универсальные разъемы для всего

USB (Universal Serial Bus) – пожалуй, самый универсальный и часто используемый тип разъемов на задней панели ПК. За последние годы USB претерпел серьезные изменения, развиваясь от версии 1.0 к USB4, увеличивая скорость передачи данных и расширяя функционал.

На материнских платах вы найдете разъемы USB разных поколений, которые отличаются по внешнему виду и скоростным характеристикам. USB 2.0 имеет максимальную скорость передачи данных до 480 Мбит/с и обычно port представлен черными внутренними элементами. USB 3.0 (также называемый USB 3.1 Gen 1) и USB 3.1 Gen 2 обеспечивают скорость передачи данных до 5 Гбит/с и 10 Гбит/с соответственно, обычно выделяются синим или бирюзовым цветом внутренних частей разъема.

Помимо традиционных USB Type-A, на задней панели современных ПК все чаще можно увидеть USB Type-C – компактный и удобный разъем, который обладает преимуществом реверсивности (можно вставлять штекер любой стороной). USB-C поддерживает передачу данных, видео (в режиме Alt Mode) и питание напряжением до 100 Вт в зависимости от реализации Power Delivery (PD).

Для периферийных устройств также можно встретить разъемы USB с поддержкой Thunderbolt 3 и 4, которые оснащены интерфейсом USB-C и поддерживают скорость до 40 Гбит/c. Эти порты особенно актуальны для профессионалов, требующих быстрой передачи данных и подключения внешних видеокарт или накопителей.

Аудиоразъемы: звуковые интерфейсы на задней панели

Важным элементом задней панели являются аудиоразъемы, отвечающие за подключение динамиков, наушников, микрофонов и других звуковых устройств. Чаще всего это стандартные 3.5 мм джек-разъемы, сгруппированные в цветовой кодировке, соответствующей различным аудиоканалам.

Стандартная цветовая маркировка аудиоразъемов выглядит так: зеленый – для подключения стереодинамиков или наушников, розовый – микрофон, синий – линейный вход, иногда присутствуют черный и оранжевый для подключения задних и центральных каналов в 5.1 и 7.1 акустических системах.

На некоторых современных материнских платах встречаются также оптические аудиовыходы Toslink, которые обеспечивают цифровую передачу звука высокого качества, особенно полезную для домашнего кинотеатра и аудиофилов.

В плане функционала, современные аудиоконтроллеры способны поддерживать многоканальный звук высокого разрешения, а технология Realtek HD Audio уже давно является индустриальным стандартом на массовых материнских платах.

Сетевая карта и другие коммуникационные порты

Для подключения ПК к локальной сети или интернету на задней панели обязательно присутствует разъем RJ-45 – порт Ethernet. Он используется для подключения кабеля витой пары и обеспечивает проводное соединение с высокими скоростями передачи данных.

Существуют различные стандарты Ethernet-подключений, например, 100 Мбит/с (Fast Ethernet), 1 Гбит/с (Gigabit Ethernet) и 10 Гбит/с, которые зависят как от сетевой карты, так и от маршрутизатора или коммутатора в локальной сети. Статистика показывает, что по состоянию на 2024 год 1 Гбит Ethernet остается наиболее распространенным стандартом в домашних и офисных системах.

Современные материнские платы иногда оснащены дополнительными портами, такими как последовательные COM-порты или параллельные LPT-порты, которые сегодня используются редко, но все еще востребованы при работе со специализированным оборудованием, например, промышленными контроллерами или старой периферией.

На некоторых платах можно также встретить разъемы для подключения внешних модулей Wi-Fi или Bluetooth, либо универсальные интерфейсы для связи с внешними устройствами, например, SPI, I2C, но эти разъемы обычно не вынесены на заднюю панель корпуса и используются в основном разработчиками и обслуживающим персоналом.

Устаревшие разъемы, которые стоит знать

В современных системах постепенно уходят в прошлое устаревшие разъемы, однако многие пользователи все еще сталкиваются с ними на старых компьютерах или специализированных устройствах.

PS/2 – это разъемы для подключения клавиатуры (часто зеленого цвета) и мыши (фиолетового). Эти порты не поддерживают горячую замену устройств, зато характерны очень низкой задержкой ввода. На практике PS/2-интерфейс был крайне популярен в 1990-2000-х годах и, несмотря на вытеснение USB, до сих пор можно встретить на некоторых материнских платах.

Последовательный порт RS-232 (COM) и параллельный порт LPT часто требовались для подключения промышленного оборудования, старых принтеров и различных специализированных устройств. В бытовых ПК они ныне практически не используются, однако наличие таких портов на профессиональных рабочих станциях и серверах всё ещё возможно.

Знание таких устаревших разъемов поможет пользователям в ситуациях, когда необходимо подключить или обслужить оборудование, не совместимое с современными интерфейсами.

Таблица основных разъемов на задней панели ПК

Важно помнить, что конкретный набор и количество разъемов может сильно варьироваться в зависимости от модели материнской платы, ее класса (бюджетная, игровая, серверная) и производителя. Поэтому, при покупке или сборке ПК, рекомендуется внимательно изучать документацию для понимания всех возможностей интерфейсов.

Освоение знания о разъемах задней панели позволит не только без ошибок подключать устройства, но и поможет в диагностике проблем с периферией, а также облегчит поиск оптимальных решений для увеличения функционала и удобства работы с ПК. Ведь точное понимание технических характеристик каждого порта – залог эффективной эксплуатации и модернизации компьютера.

Вопрос: Можно ли использовать адаптеры для подключения VGA-монитора к HDMI-порту?

Ответ: Да, существуют активные адаптеры, преобразующие цифровой HDMI-сигнал в аналоговый VGA и наоборот. Однако качество изображения может снизиться, а поддержка разрешений ограничена.

Вопрос: Почему у некоторых USB-портов цвет синий или красный?

Ответ: Цветовое кодирование USB-портов указывает на версию и характеристики: синий – USB 3.x, красный или желтый – порты с повышенным питанием для зарядки устройств или работы в спящем режиме.

Вопрос: Зачем нужны аудиоразъемы с разными цветами?

Ответ: Цветовая маркировка упрощает идентификацию предназначения каждого аудиоразъема: зеленый для выхода, розовый – микрофон, синий – линейный вход и т.д.

Вопрос: Чем DisplayPort лучше HDMI?

Ответ: DisplayPort чаще поддерживает большие частоты обновления и разрешения, более удобен для мультидисплейных конфигураций и часто используется в профессиональной и игровой среде.

Изучение интерфейсов задней панели ПК – это ключевой шаг к пониманию работы современных компьютеров, что значительно упрощает настройку, обслуживание и модернизацию системы.
